Глоссарий

Справочник терминов, встречающихся в интерфейсе, спецификациях и прочностных расчётах PalletX. Определения даны в контексте того, как эти понятия реализованы в приложении. Термины сгруппированы по темам: конструктивные элементы, тара и упаковка, прочность, стандарты и логистика, экспорт.

Конструктивные элементы паллеты

Шашка — опорный столбик (кубик) блочного поддона, на который сверху опирается настил, а снизу — нижние доски. В спецификации (BOM) обозначается как «Шашка», роль детали — block. Для стандартной раскладки EPAL/ГОСТ используется 9 шашек: 4 угловые, 4 по рёбрам, 1 центральная. В схеме опирания «на полу» расчёт берёт меньшее из двух: смятие шашек поперёк волокон и изгиб настила между опорами. На всех изделиях каталога лимитирует изгиб настила между опорами — суммарная площадь опирания девяти шашек велика, и смятие наступает много позже. Именно эту причину и печатает расчёт в строке «Лимитирует».

Поперечная доска (прежде «лага», «перекладина») — несущая доска под настилом или между настилами, распределяющая нагрузку. Роль детали — bearer. В спецификации она подписана по фактическому направлению: «Поперечная доска», а если разворот настила увёл её вдоль длины — «Продольная доска». Ни «лага», ни «перекладина» в документы не печатаются: термин взят из ГОСТ 33757-2016 п. 3.9, где состав поддона перечислен как «настилы, поперечные доски, доски основания и шашки». Покупателю внутреннего рынка деталь известна так же. Настил опирается на неё по всей ширине, поэтому ни одна доска не «висит» без опоры.

Настил — ряд досок, образующих верхнюю (грузовую) или нижнюю поверхность поддона. Верхние доски — роль topDeck («Доска верхнего настила»), нижние — bottomDeck («Доска нижнего настила»). Между досками настила оставляют зазоры. У EUR/EPAL 1 верхний настил — пять досок длиной 1200 мм: три шириной 145 мм и две шириной 100 мм вперемежку, с четырьмя равными зазорами по 41,25 мм.

Стрингер — несущий брус стрингерного (не блочного) поддона, идущий во всю длину поддона, а у развёрнутой рамы — во всю ширину, всегда поперёк досок верха; заменяет ряд шашек. Роль детали — stringer («Продольный брус» или «Поперечный брус» — по фактическому направлению). Реализован, например, в пресете GMA (1219 × 1016 мм). В прочностном расчёте стрингеры, как и настил и поперечные доски, участвуют в несущем сечении вдоль пролёта.

Основание — то, чем поддон стоит на полу: прямоугольник, охватывающий в плане детали нижнего слоя — доски нижнего настила, а без нижнего настила шашки или брусья. Считается по деталям, а не задаётся числом. От него считаются пролёты стеллажных схем расчёта прочности. Когда основание отличается от габарита, его размер печатается отдельной строкой в спецификации, в панели свойств и в мастере. У CP4 основание 1000 × 1200 при габарите 1100 × 1300: доски низа короче настила.

Зона груза — верхний настил без крыльев, то есть то, на что кладут груз. Крылья — выступы настила под стропы и захват (2ПВ2, CP6, CP7), груз на них не ставят: у 2ПВ2 зона груза 1400 × 1200 при габарите 1600 × 1200. Задаётся конструкцией (рамкой нижних слоёв в разделе «Основание» конфигуратора), а не деталями: у CP4 настил тоже выходит за низ, но это рабочий настил, и зона груза — весь он. От зоны груза считаются укладка груза, схемы «На полу» и «Погрузчик», транспортная единица со свесом груза. Место в кузове — ни то, ни другое: наибольший план загруженной единицы.

Тара и упаковка

Борт (collar, паллетный борт) — складная деревянная рама из горизонтальных досок, которая ставится на поддон и наращивает бортик для укладки груза. Углы соединяются не гвоздями, а четырьмя стальными угловыми петлями-шарнирами (пластина шириной 80 и толщиной 1,2 мм на всю высоту стыка — не короче 220 мм, оцинковка, по 8 вытяжных заклёпок M5 на петлю). Габарит в плане обычно равен габариту поддона (EUR 1200 × 800).

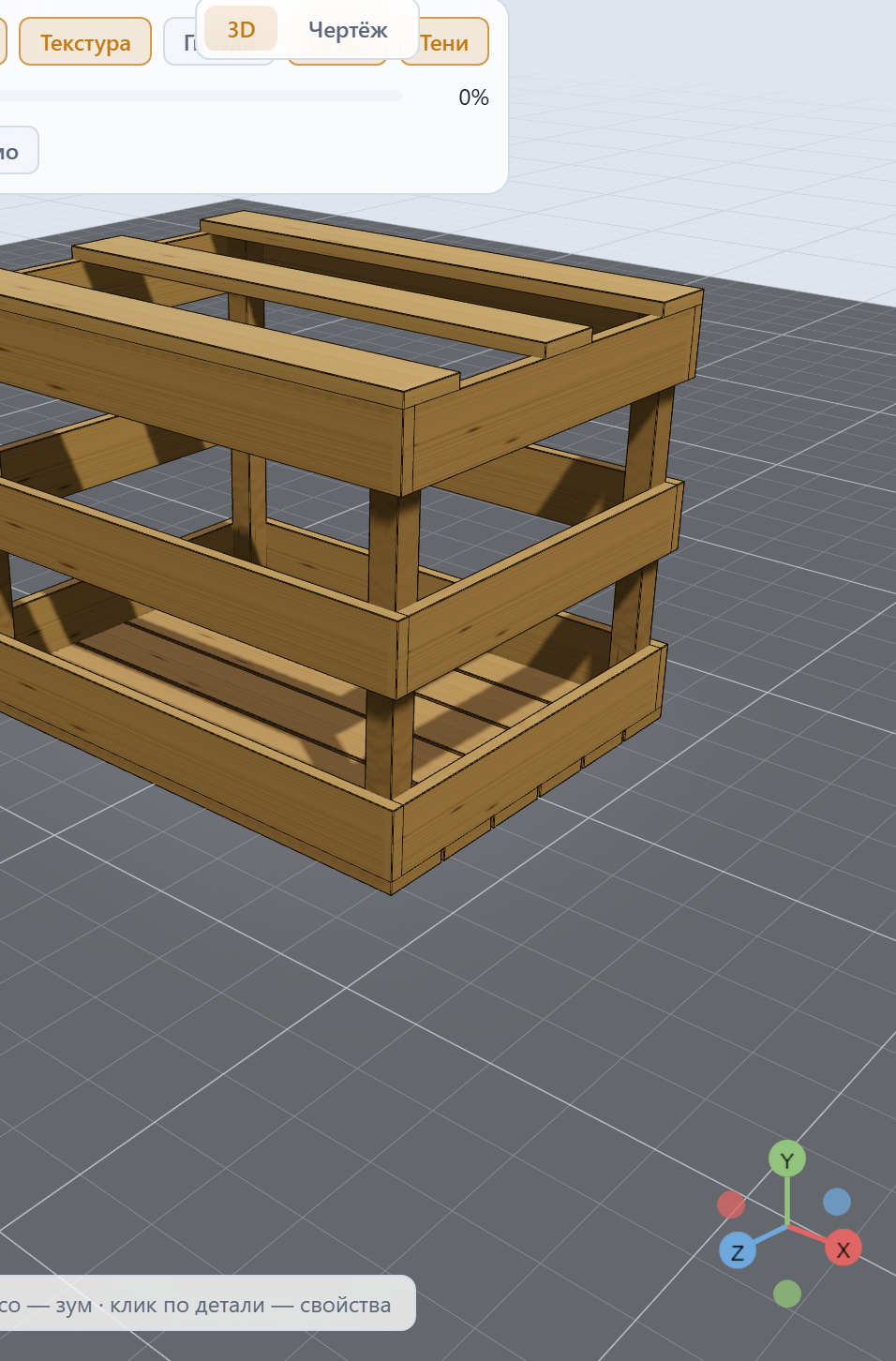

Обрешётка — дощатый ящик с прозором между досками стенок (решётчатая обшивка). Формируется в модуле «Ящик», когда параметр прозора больше нуля. При нулевом прозоре получается сплошной дощатый ящик. В названии модели ядро подставляет «Обрешётка» либо «Ящик дощатый» в зависимости от прозора.

Прозор — зазор между соседними досками стенок или крышки ящика/обрешётки, мм. Параметр gap, диапазон 0–150 мм с шагом 5. Значение 0 — сплошная обшивка (герметичный ящик), значение больше 0 превращает ящик в обрешётку (экономия материала, вентиляция). Дно ящика всегда сплошное (несущее).

Прочность

BCT (Box Compression Test) — сопротивление гофрокороба сжатию сверху (несущая способность штабеля), кг. В PalletX рассчитывается по упрощённой формуле McKee. На основе BCT с коэффициентом запаса вычисляется безопасная нагрузка на короб сверху, которая затем ограничивает число слоёв в паллетизации (критерий «раздавливание»).

ECT (Edge Crush Test) — торцевое сопротивление гофрокартона на сжатие кромки, кН/м (численно равно Н/мм). Входной параметр расчёта короба. Для каждого профиля гофры (E, B, C, BC, EB) задано типовое значение ECT; можно указать своё. ECT — ключевая величина в формуле McKee.

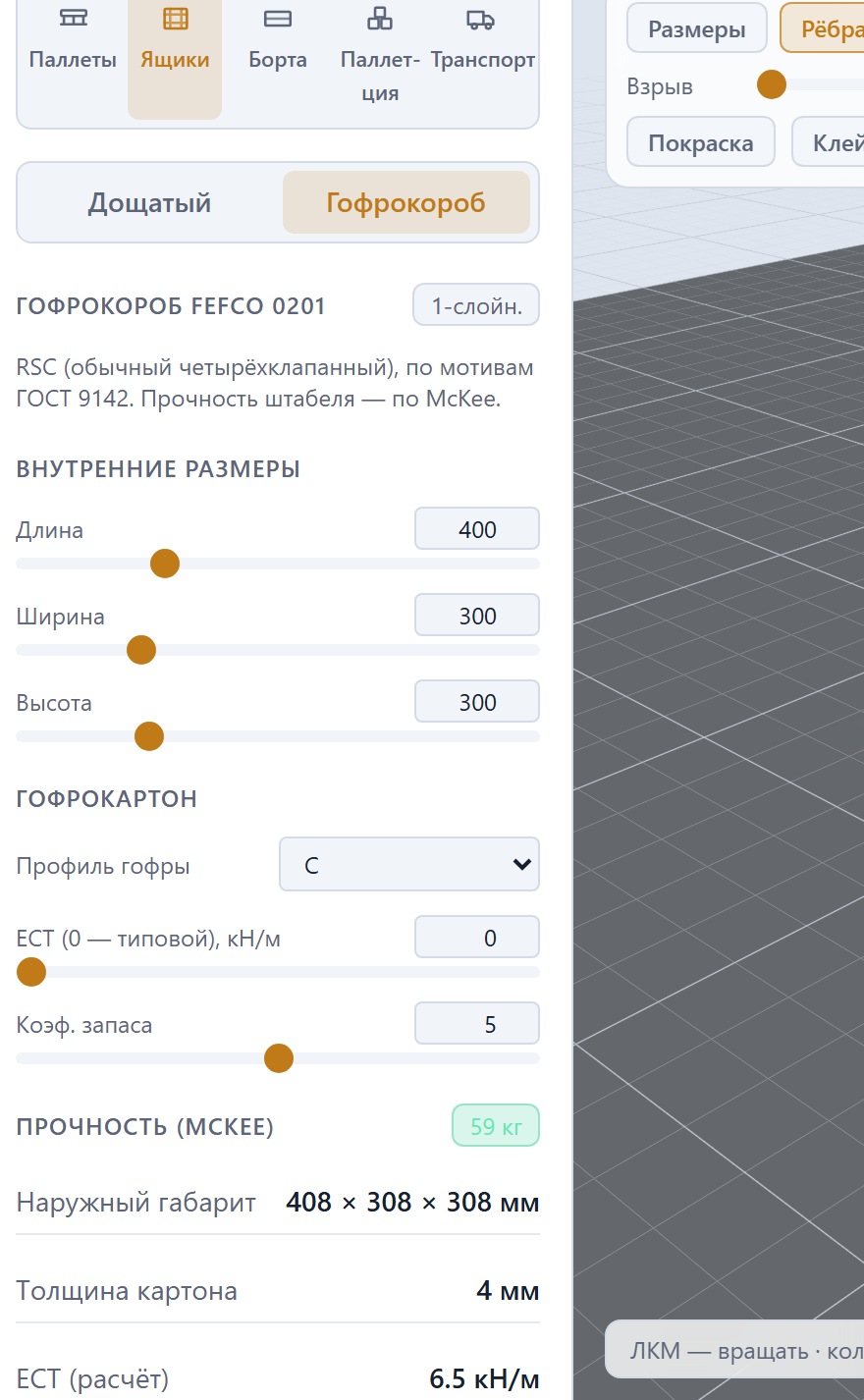

McKee — инженерная формула, связывающая BCT с ECT, толщиной картона (caliper) и периметром короба. В PalletX используется упрощённый вид: BCT[Н] = 5,87 · ECT[Н/мм] · √(caliper[мм] · периметр[мм]), где периметр = 2·(L + W) по наружному габариту. Результат делится на коэффициент запаса (на влажность, время, раскладку).

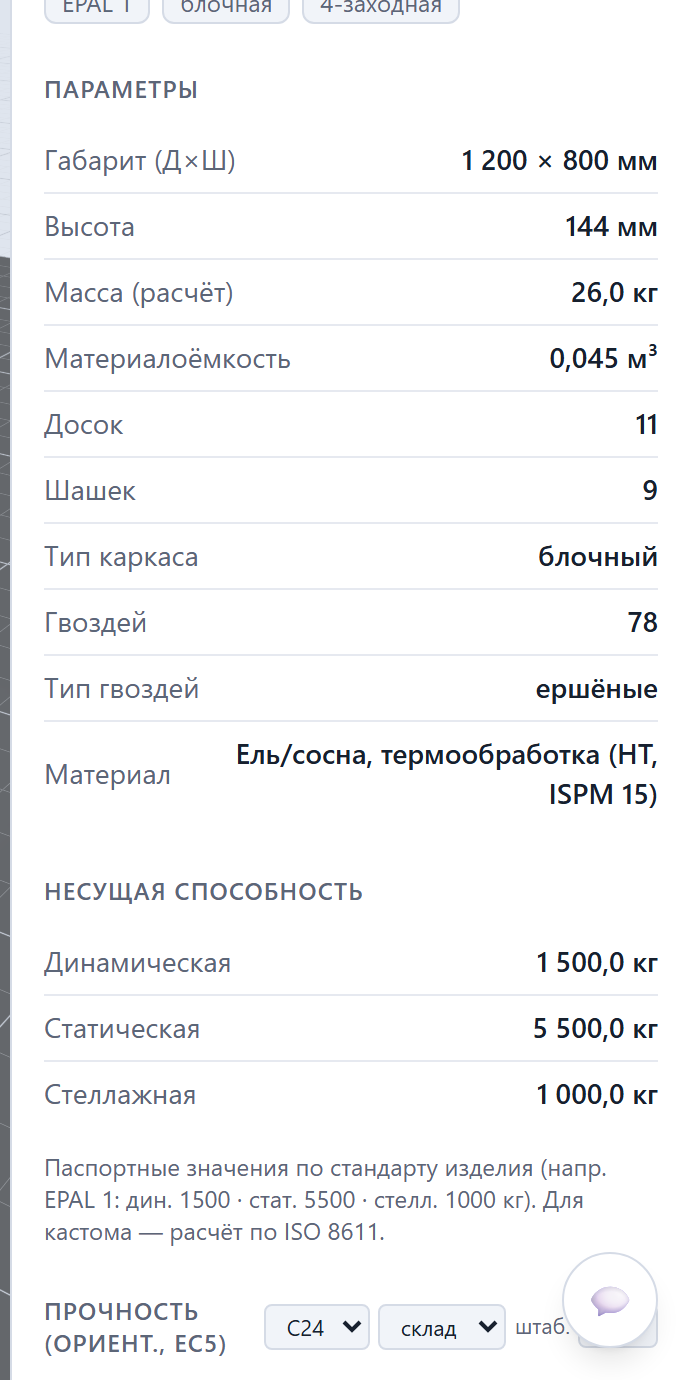

k_mod — модификационный коэффициент по EC5 (EN 1995-1-1), учитывающий влияние длительности нагрузки и влажности на прочность древесины. Задаётся двумя списками в панели свойств: длительность (постоянная, склад, кратковременная) и класс эксплуатации. Для класса 2 (сухое хранение) значения 0,6 · 0,8 · 0,9; для класса 3 (влажно, улица) — 0,5 · 0,65 · 0,7.

Класс берётся не прямо из списка: расчёт применяет больший из выбранного и того, что следует из влажности материала (свыше 20 % — класс 3). Поэтому по умолчанию класс 3 стоит у большинства каталога: сосна влажностью 22 % лежит в 19 пресетах из 24, включая все ГОСТ-поддоны, и k_mod у них 0,65. Класс 2 остаётся у пяти пресетов EPAL на термообработанной ели/сосне (ровно 20 %). Если в расчёте видно 0,65 там, где ожидалась 0,8, — дело в материале, а не в выбранной длительности.

γ_M (гамма-M) — частный коэффициент надёжности по материалу (EC5, EN 1995-1-1). Для массива древесины принят равным 1,3. Расчётная прочность = k_mod · характеристическая прочность / γ_M.

Стандарты и системы

EPAL — Европейская паллетная ассоциация и одноимённая система стандартизированных поддонов. В каталоге PalletX представлены пресеты EUR/EPAL 1 (1200 × 800), EUR/EPAL 2 (1200 × 1000), EUR/EPAL 3 (1000 × 1200), EPAL 6 (полупаллета 800 × 600), EPAL 7 (полупаллета 800 × 600), а также вся серия химпром-паллет CP1–CP9.

ГОСТ 33757 (ГОСТ 33757-2016) — межгосударственный стандарт на плоские деревянные поддоны. В PalletX по нему выполнены пресеты «ГОСТ 33757-2016» 1200 × 800 (2П4), 1200 × 1000 (2П4) и 1600 × 1200 (2ПВ2, с выступами), а также валидация пользовательских конструкций (фаски для ввода вил по п. 4.1.10, крепёж по п. 4.1.13, усилие на отрыв по п. 4.1.16). На п. 4.1.16 лист приёмки не ссылается: там задано усилие соединения на отрыв в кН, а не число гвоздей, и проверить крепёж по нему нельзя.

EC5 (Eurocode 5, EN 1995-1-1) — европейский свод правил проектирования деревянных конструкций. По EC5 в PalletX ведётся прочностной расчёт поддона: расчётные сопротивления через k_mod и γ_M, пять схем опирания — пол, стеллаж вдоль длины, стеллаж вдоль ширины и две вилочные (вилы вдоль длины и вдоль ширины, только для четырёхзаходных).

ISO 8611 — международный стандарт методики испытаний плоских поддонов на прочность и прогиб. PalletX опирается на ISO 8611-1:2025 в схемах нагружения; предельный прогиб пролёт/50 взят не отсюда, а из ГОСТ 33757-2016 п. 4.1.18 и п. 4.1.20 — 2 % пролёта. Расчёт не заменяет натурные испытания по ISO 8611-2:2025; нормативный рабочий предел задаётся ISO 8611-2:2025/-3 по классу применения.

Дополнительно в расчётах используется EN 338 — классы прочности конструкционной древесины с характеристическими значениями f_m,k, f_v,k, f_c,90,k и модулем упругости. В PalletX их двадцать: хвойные C14, C16, C18, C20, C22, C24, C27, C30, C35, C40, C45, C50 и лиственные D18, D24, D30, D35, D40, D50, D60, D70. Таблица характеристик — в главе о прочности.

Логистика

Паллетизация — расчёт укладки коробок на поддон: сколько единиц помещается в один слой, число слоёв по высоте, общий вес и раскладка. Учитывает предельную высоту и массу груза, допустимый свес за габарит, а также раздавливание нижнего короба (по McKee). Ограничивающий фактор выводится одной из пяти причин: «по высоте», «по массе груза», «по раздавливанию (McKee)», «коробка не помещается» или «по несущей паллеты».

Коэффициент загрузки — доля полезно использованного пространства. В паллетизации это «Заполнение площади» — процент площади поддона, занятый коробками в слое (areaUtilPct). В загрузке транспорта — «Заполнение пола» — процент площади пола кузова, занятый паллетами (floorUtilPct). На лендинге также упоминается коэффициент использования площади и коэффициент объёма.

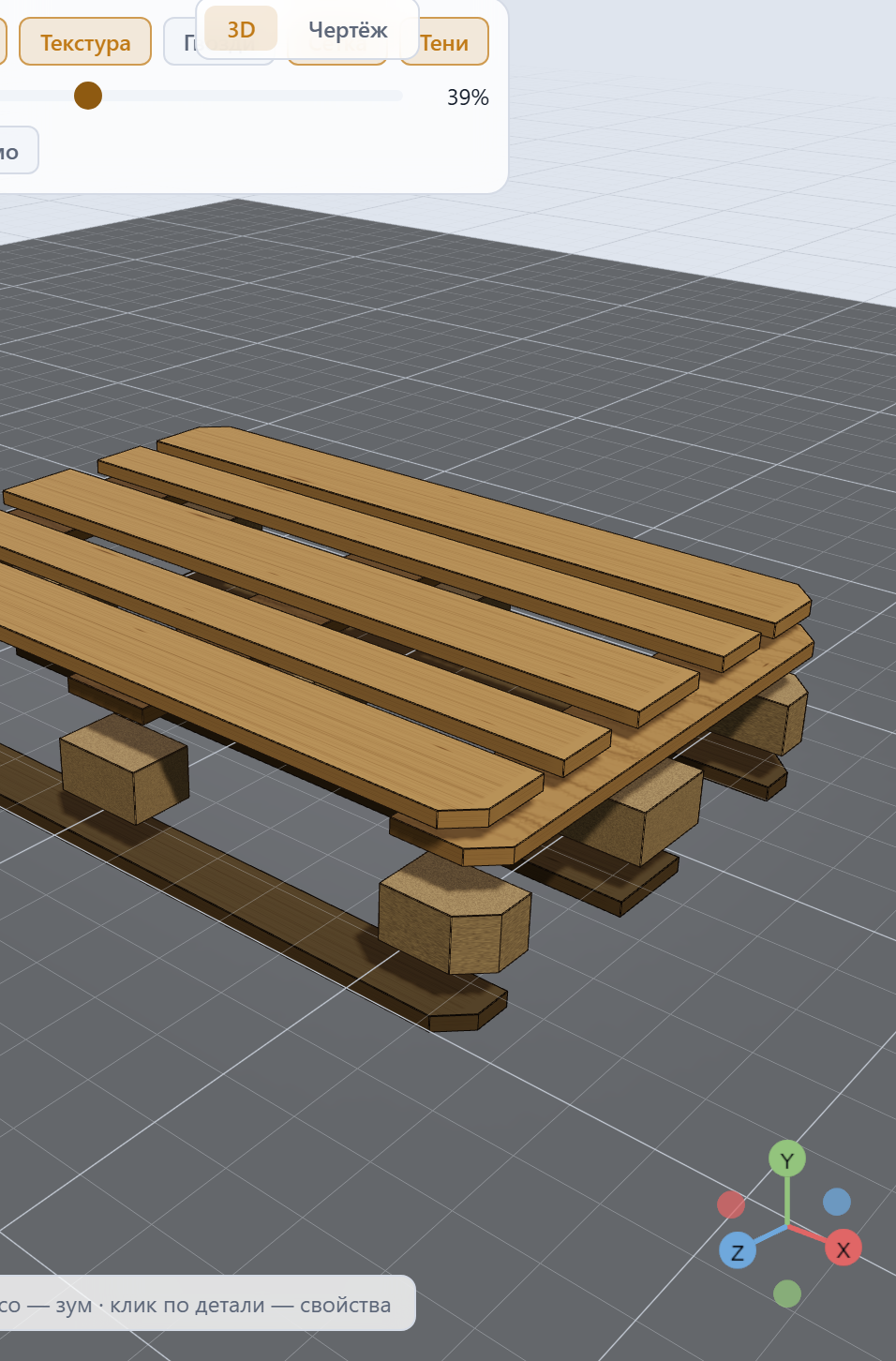

Взрыв-вид (разнесённый вид) — режим 3D-просмотра, при котором детали модели раздвигаются в стороны, обнажая внутреннюю структуру сборки. Управляется ползунком «Взрыв» на панели инструментов вьюпорта (0–100 %). При взрыв-виде размерные цепочки «разъезжаются» вместе с деталями. При этом гвозди уходят вместе с деталью, в которую забиты их головки: стержень торчит из её грани в сторону детали, к которой она прибита, — видно, чем крепится каждая доска, включая узлы, закрытые на собранном изделии. Борт при этом не прячется — доски каждой рамы разлетаются вокруг её центра так же, как детали поддона, и стопка целиком поднимается вместе с базой.

Экспорт и данные

DXF — векторный формат чертежей для CAD-систем. PalletX экспортирует DXF версии R14 (AC1014): три проекции (главный вид, вид сверху, вид слева) по первому углу проецирования (ГОСТ 2.305), единицы — миллиметры, цветные слои (контур, детали, оси, крепёж, размеры на отдельном слое DIMS). Чертёж совпадает с экранным 2D-видом. Доступно на тарифах «Конструктор тары» и «Комплекс» (в «Отгрузку» не входит).

glTF — открытый формат 3D-моделей. В PalletX экспортируется как бинарный glTF (.glb) для CAD и визуализации; в топбаре пункт называется «3D-модель» с бейджем GLB. При экспорте геометрия масштабируется из миллиметров в метры (× 0,001) для стандартных вьюеров.

Порода и группа древесины — порода это конкретный лес, который вы выбрали в панели («Ель/сосна, термообработка (HT, ISPM 15)»); группа — обобщение по свойствам («Древесина хвойных пород»). Выбираете вы всегда породу, а документы печатают то одно, то другое, и это не небрежность.

Причина в том, что названная в договорном документе порода становится обязательством поставщика. Снабжение меняет лес между поставками, и партия из лиственницы формально нарушит спецификацию, будучи инженерно годной. Поэтому документы, которые уходят заказчику, называют группу, а рабочие — породу:

Убрать породу отовсюду нельзя: по ней считают цену, принимают изделие, заказывают лес и выбирают коэффициент выброса. Оставить её где угодно — тоже нельзя: обязательство вернётся в договорный документ. Остальные выгрузки (прочностной расчёт, планы укладки, DXF) материал не называют вовсе.

BOM (Bill of Materials, спецификация деталей) — ведомость всех элементов изделия, сгруппированных по роли, габариту (Д × Ш × Т) и материалу, с количеством, массой единицы и суммарной массой, плюс отдельные строки крепежа (гвозди по типоразмеру, петли и заклёпки борта или клеевое соединение гофрокороба). BOM входит в PDF-спецификацию и выгружается в Excel и CSV.

Примечания

• Прочностной расчёт по EC5/EN 338/ISO 8611 и расчёт короба по McKee (BCT) — ориентировочные, выполняются с коэффициентами запаса и не заменяют натурных испытаний (ISO 8611-2).
• Экспорт PDF-спецификации, прочностного расчёта и DXF входит только в тарифы с конструктором изделий. Это «Конструктор тары» и «Комплекс»; в «Отгрузку» он не входит. План укладки и загрузки — на «Отгрузке» и «Комплексе», в «Конструкторе тары» его нет. Без активной подписки экспорт (включая PNG) недоступен, а проекты в облаке не сохраняются.
• Обозначения деталей в спецификации выводятся автоматически по роли элемента: «Шашка», «Доска верхнего настила», «Доска нижнего настила». Исключения — несущая доска под настилом (bearer) и брус стрингера: их подпись («Поперечная доска» или «Продольная доска», «Продольный брус» или «Поперечный брус») зависит от фактического направления, потому что разворот настила или рамы уводит деталь в другую сторону, и слово с направлением в названии оказалось бы неправдой в подписываемом документе.
